光纖激光焊接機是近年來流行的一種新的焊接方式，是通過光纖傳播激光焊接，其結構類型也有很多，今天暉耀小編就來給大家具體講一下光纖激光焊接機的原理以及結構。
　　

　　一、光纖激光焊接機的原理

　　

　　1.熱傳導

　　
　　簡單的說激光焊接就是高能量激光束打在了兩個需要焊接部分的邊緣，輸出的能量將金屬加熱，焊接過程屬于熱傳導型，激光輻射加熱工件表面，表面熱量通過熱傳導向內部擴散。
　　

　　2.激光束聚焦

　　
　　光纖激光焊接的激光可以聚焦到零點幾個毫米，所以很好的保留了材料良好的成型能力，因為其良好的成型能力，所以激光焊接主要針對薄壁材料、精密零件的焊接。激光拼接焊的焊縫狹窄平整，有利于后續再加工。
　　

　　3.各種參數作用

　　
　　在激光束作用后，快速熔化的材料迅速冷卻成為一體。通過控制激光脈沖的寬度、能量、峰值功率和重復頻率等參數，使工件熔化，形成特定的熔池。

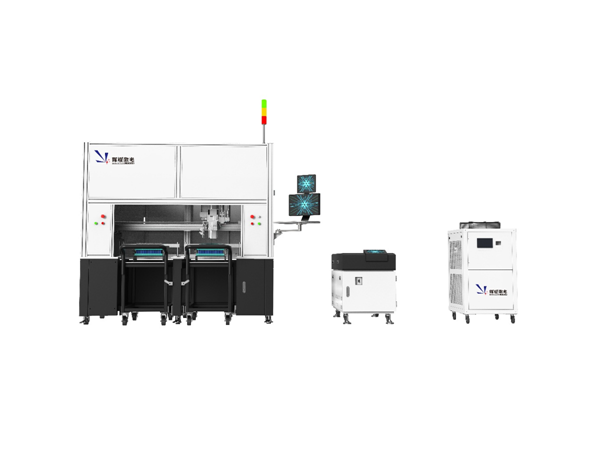

　　二、光纖激光焊接機組成結構

　　

　　1.激光系統

　　
　　激光器，激光電源，激光控制卡，光路等主要部分組成。
　　

　　2.冷卻系統

　　
　　冷卻系統為激光發生器提供冷卻功能，因為激光焊接機在工作時大功率運作，所以產生高能熱量，所以需要冷卻系統為激光器冷卻，一般配1-5匹功率的水循環冷水機，激光焊接機的功率不同配備的冷水機功率不同。
　　

　　3.工作臺機柜

　　
　　工作臺面為不銹鋼臺板，體積小巧，臺面空間可以放置顯示器及測量儀器的支架;臺面布置可根據用戶要求確定，如安裝手動升降機構等，加裝自動化設備裝置系統，光纖激光焊接機可以配合四軸、三軸聯動工作臺，機械手，懸臂式工作臺實現精密焊接運動軌跡控制。
　　

　　4.CCD實時觀察系統

　　
　　激光焊接機都需配備觀察系統，可以隨時觀察確定定位和在焊接過程中檢驗焊接效果激光焊接焊點情況，已經運行軌跡，一般配置顯微鏡或CCD顯示系統。
　　
　　以上就是對光纖激光焊接機的原理以及結構的講解，暉耀激光專注激光焊接領域，十三年激光焊接工藝沉淀。實時為客戶提供貼心服務，實現客戶需求無縫對接。如果您對激光焊接機還有其它相關問題，歡迎留言咨詢我們！
